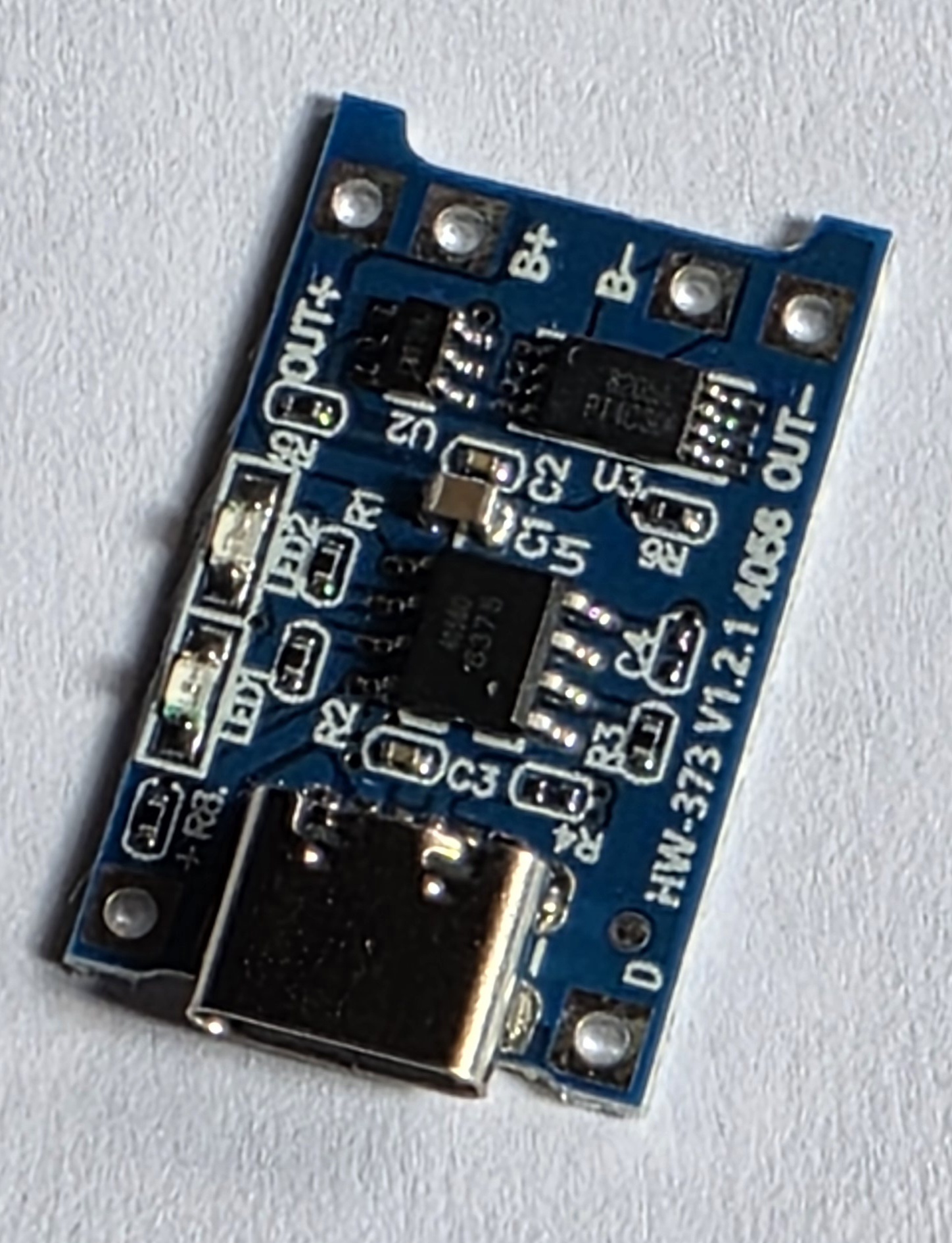

Module TP4056 Type-C pour iSpindel

Le module de charge batterie de l’iSpindel

Le TP4056 Type-C est le module utilisé pour gérer la charge de la batterie lithium dans un montage iSpindel compatible. Il se connecte au PCB iSpindel et permet de recharger la batterie via USB-C.

Cette pièce peut servir au remplacement d’un module endommagé, ou à l’assemblage d’un iSpindel à partir de composants séparés.

Le module TP4056 est une petite carte électronique active. Il doit être installé dans le bon sens et raccordé correctement, en respectant les polarités.

Caractéristiques techniques

• Module de charge TP4056 Type-C
• Entrée USB Type-C
• Tension d’entrée habituelle : 5 V
• Batterie compatible : lithium 1S / 3,7 V nominal
• Tension de fin de charge : 4,2 V
• Courant de charge courant : jusqu’à 1 A
• Bornes usuelles : `B+`, `B-`, `OUT+`, `OUT-`
• Indicateurs de charge par LED
• Dimensions courantes : environ 25 à 28 mm x 16 à 17 mm
• Module vendu seul, sans batterie

Compatibilité iSpindel

Ce module est prévu pour les montages iSpindel compatibles avec un TP4056 Type-C.

Avant commande, vérifiez que votre PCB, votre tutoriel de montage et votre câblage correspondent bien à cette version Type-C.

Contenu du colis

• 1 module TP4056 Type-C

Aucune batterie, aucun câble USB-C et aucun autre composant iSpindel n’est inclus dans cette fiche produit, sauf mention contraire ajoutée au moment de la publication.

Utilisation dans un kit iSpindel

Dans un iSpindel, le TP4056 intervient dans la partie alimentation et charge batterie. Il ne remplace pas le Wemos, ne contient pas le firmware et ne mesure pas la densité ou la température.

Son rôle est limité mais important : permettre la charge correcte de la batterie lithium utilisée dans l’appareil.

• Tutoriel montage kit iSpindel : `/tuto-montage-kit-ispindel/`
• Kit iSpindel à assembler avec batterie : `/produit/kit-ispindel-a-assembler-avec-batterie/`
• PCB CherryPhilip 4.1 pour iSpindel : `/produit/pcb-cherryphilip-41-ispindel/`

Précautions de montage

Ce module touche directement à la charge d’une batterie lithium. Une inversion de polarité, une mauvaise soudure, un court-circuit ou une mauvaise connexion peut endommager le module, la batterie ou les autres composants de l’iSpindel.

• Respecter les polarités `B+` et `B-`
• Ne pas court-circuiter la batterie
• Ne pas souder avec la batterie installée
• Vérifier le sens du module avant soudure
• Ne pas utiliser un module visiblement abîmé
• Ne pas charger une batterie endommagée, gonflée ou inconnue

En cas de doute pendant le montage, arrêtez-vous avant de brancher l’USB-C ou d’insérer la batterie.

Garantie et responsabilité

Les garanties légales restent applicables au module livré, dans les conditions prévues par la loi.

En revanche, iSpindel.Fr ne peut pas être tenu responsable d’une erreur de soudure, d’une inversion de polarité, d’un court-circuit, d’une mauvaise alimentation, d’une batterie inadaptée, d’une détérioration pendant le montage ou d’une utilisation hors des conditions normales.

Informations environnementales

Cette pièce est une carte électronique active vendue seule comme module de charge. Elle relève de la filière DEEE lorsqu’elle est vendue comme équipement / sous-ensemble électronique.

Elle ne contient pas de batterie. Aucune éco-participation batterie n’est donc appliquée à cette pièce seule.
