PCB CherryPhilip 4.1 pour iSpindel

Le PCB original CherryPhilip 4.1

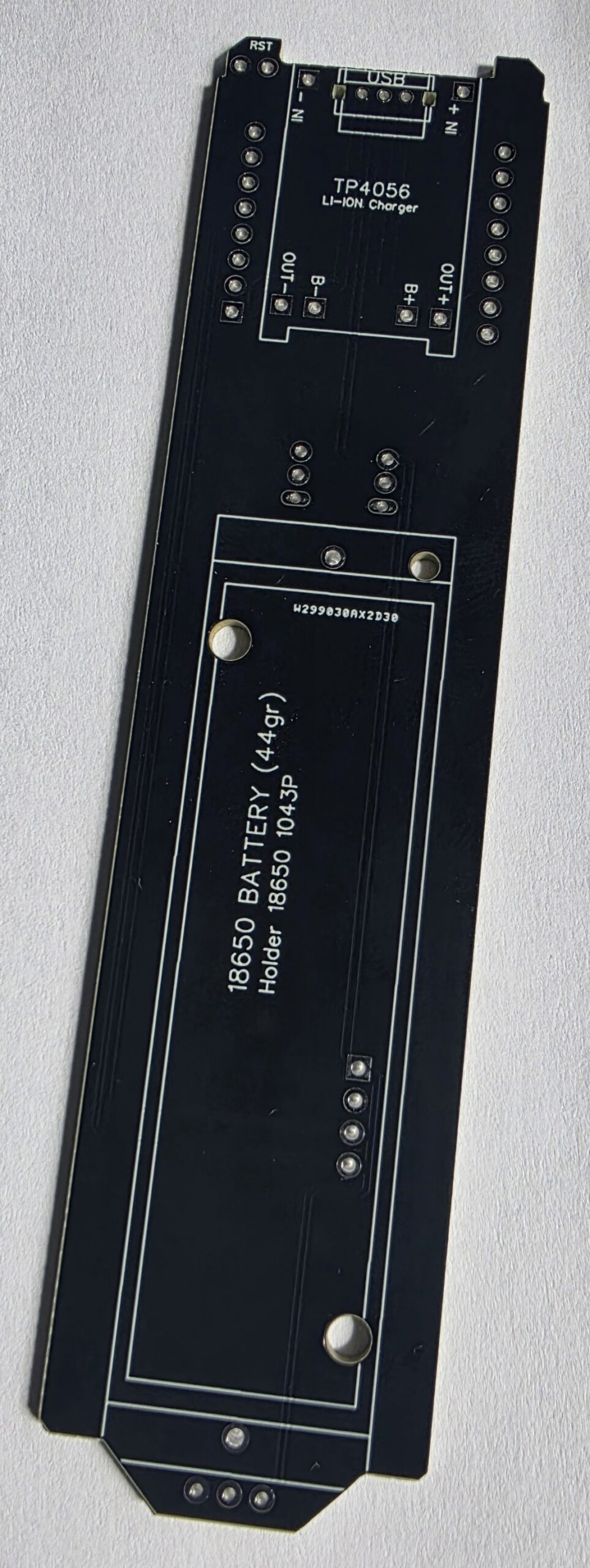

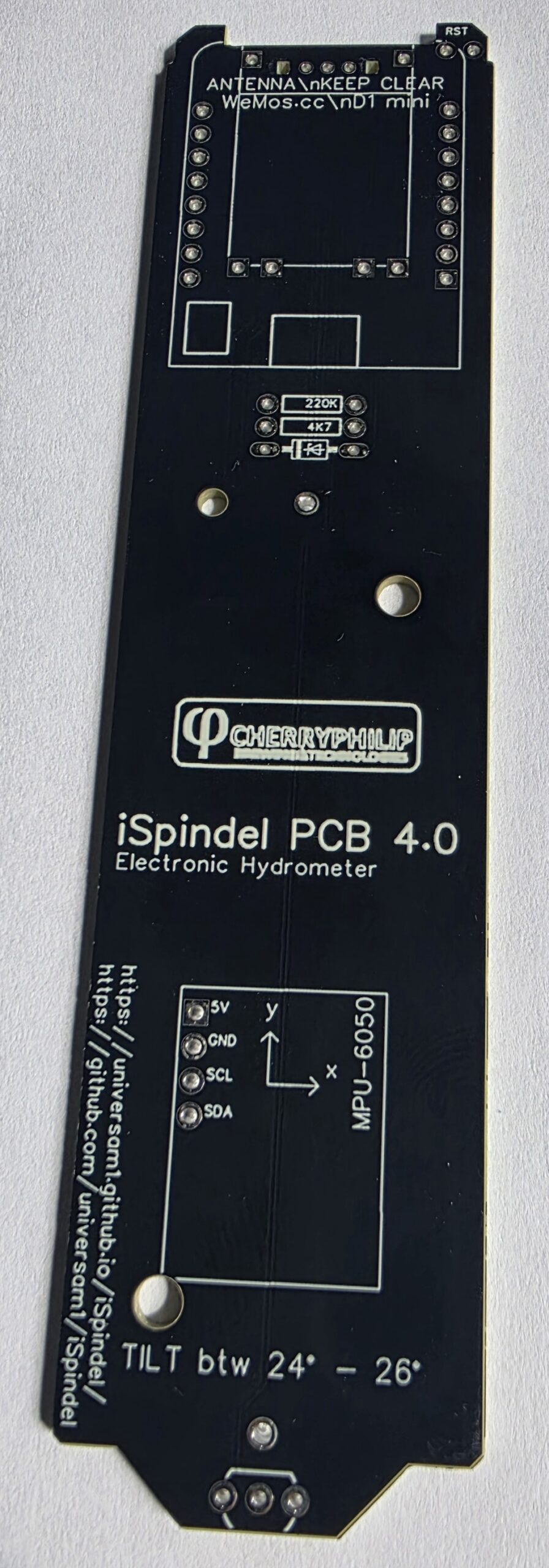

Ce PCB CherryPhilip 4.1 est le circuit imprimé nu destiné au montage d’un iSpindel. Il sert de support mécanique et électrique aux composants principaux : Wemos D1 mini, module de charge TP4056, capteur MPU-6050, capteur de température DS18B20, résistances, diode, interrupteur et porte batterie.

La version 4.1 est la dernière version CherryPhilip pour ce projet. Elle reprend le principe du montage iSpindel sur PCB long, adapté au tube PET XL, avec quelques ajustements par rapport aux versions précédentes.

Ce produit est destiné aux personnes qui souhaitent réparer un iSpindel, refaire un montage propre, ou assembler leur propre iSpindel à partir de composants séparés.

Pourquoi choisir ce PCB ?

Le PCB facilite le montage par rapport à un câblage entièrement manuel. Les composants ont une place prévue sur la carte, les connexions sont déjà routées et l’ensemble reste plus propre à intégrer dans le tube.

Le design CherryPhilip est une référence connue dans la communauté iSpindel. Le PCB iSpindel original CherryPhilip, à une conception pensée pour le format long et le tube PET.

Améliorations de la version 4.1

• Déplacement du capteur de température hors de la zone batterie
• Réduction du risque de contact entre les pins du capteur et la batterie
• Limitation des mesures de température faussées par une mauvaise position
• Forme du bord inférieur adaptée au fond du tube PET
• Conception prévue pour obtenir un angle de flottaison compatible avec l’iSpindel une fois monté

Comme toujours avec un iSpindel, l’équilibre final dépend aussi du poids réel de la batterie, de la soudure, du montage, du tube et du positionnement des composants.

Caractéristiques techniques

• PCB CherryPhilip 4.1 pour iSpindel
• Circuit imprimé nu
• 2 couches
• Dimensions : 30,7 x 127,25 mm
• Matière : FR-4
• Épaisseur : 1,6 mm
• Finition annoncée : HASL avec plomb
• Masque de soudure : Noir
• Sérigraphie : blanche
• Format prévu pour tube PET XL
• Composants non soudés et non fournis avec cette pièce

Compatibilité iSpindel

Ce PCB est prévu pour un montage iSpindel compatible avec la conception CherryPhilip 4.1.

Avant commande, vérifiez que votre tutoriel de montage, votre tube, votre porte batterie, votre TP4056 et votre Wemos correspondent bien à cette version de PCB.

Contenu du colis

• 1 PCB CherryPhilip 4.1 pour iSpindel

Aucun composant électronique n’est inclus dans cette fiche produit, sauf mention contraire ajoutée au moment de la publication.

À prévoir pour le montage

• Wemos D1 mini compatible
• Module de charge TP4056
• MPU-6050 / GY-521
• Capteur de température DS18B20
• Résistance 4,7 kOhm
• Résistance 220 kOhm
• Diode BAT43
• Interrupteur compatible
• Porte batterie 18650
• Batterie 18650 adaptée
• Tube PET XL

Ces éléments sont listés pour aider à identifier le montage complet. Ils ne sont pas inclus avec le PCB vendu seul.

Montage et soudure

Ce PCB demande de souder les composants dans le bon ordre et dans le bon sens. Une erreur de montage, une inversion de polarité ou un court-circuit peut endommager les composants.

Pour un montage complet, utilisez le tutoriel dédié au kit iSpindel à assembler.

• Tutoriel montage kit iSpindel : `/tuto-montage-kit-ispindel/`
• Kit iSpindel à assembler avec batterie : `/produit/kit-ispindel-a-assembler-avec-batterie/`
• Wemos D1 mini USB-C officiel pour iSpindel : `/produit/wemos-d1-mini-usb-c-ispindel/`

Garantie et responsabilité

Les garanties légales restent applicables au PCB livré, dans les conditions prévues par la loi.

En revanche, iSpindel.Fr ne peut pas être tenu responsable d’une erreur de soudure, d’une inversion de polarité, d’un mauvais choix de composants, d’un court-circuit, d’une détérioration pendant le montage, d’un firmware inadapté ou d’une utilisation hors des conditions normales.

Ce PCB est vendu comme pièce de montage. Le bon fonctionnement d’un iSpindel complet dépend de l’ensemble des composants utilisés, de la qualité des soudures, du montage, du flash firmware et de la calibration.

Informations environnementales

Ce produit est un circuit imprimé nu, sans composant actif, sans batterie et sans fonction autonome. Il n’est pas vendu comme un appareil électrique complet.
